BMW E60/E61 CIC用 インターフェイス 取付資料 (E90/F10/F07/F01)

CIC用のインターフェイスの取り付け資料です。

前回のCCC用と同様で、やはり海外に取り付け資料がありました。

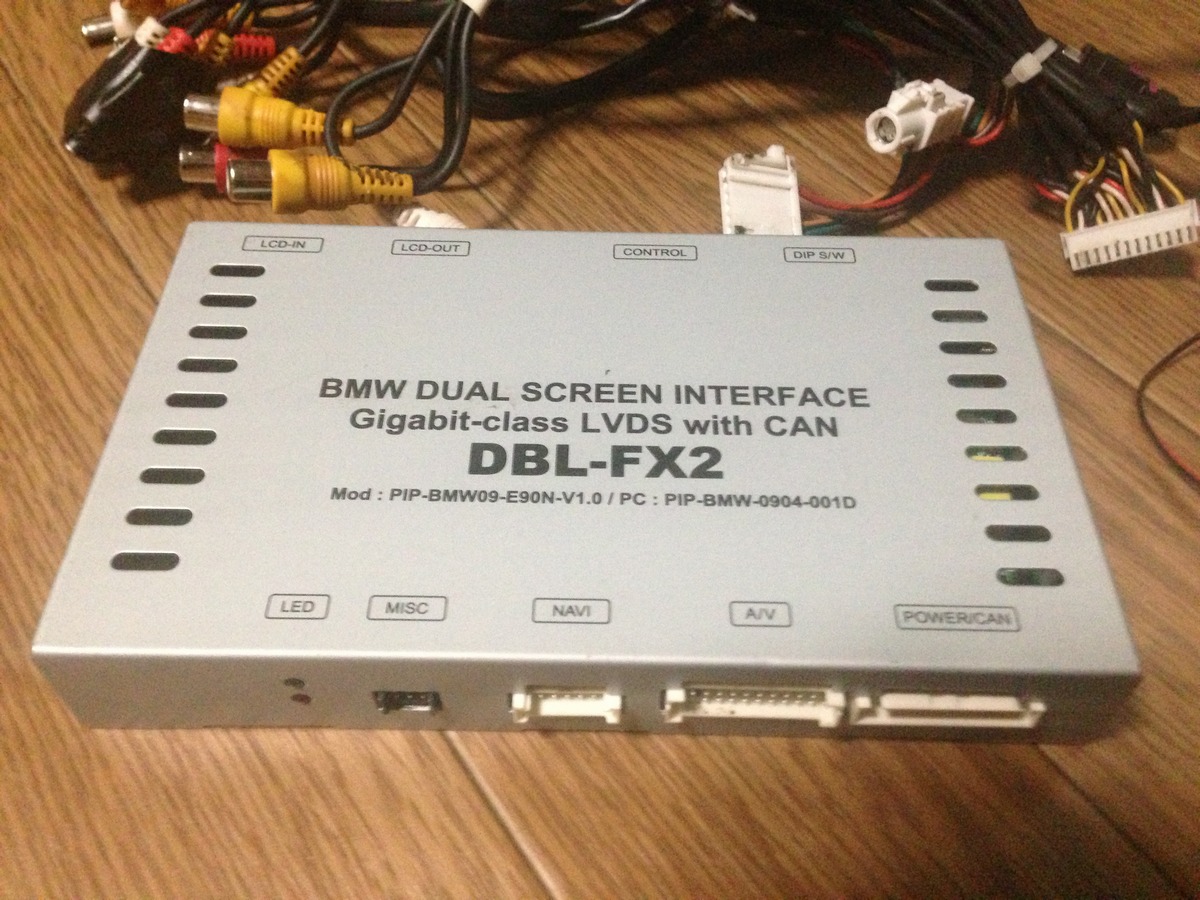

今回使用したインターフェイスはコレ。またまた激安中古品です(笑

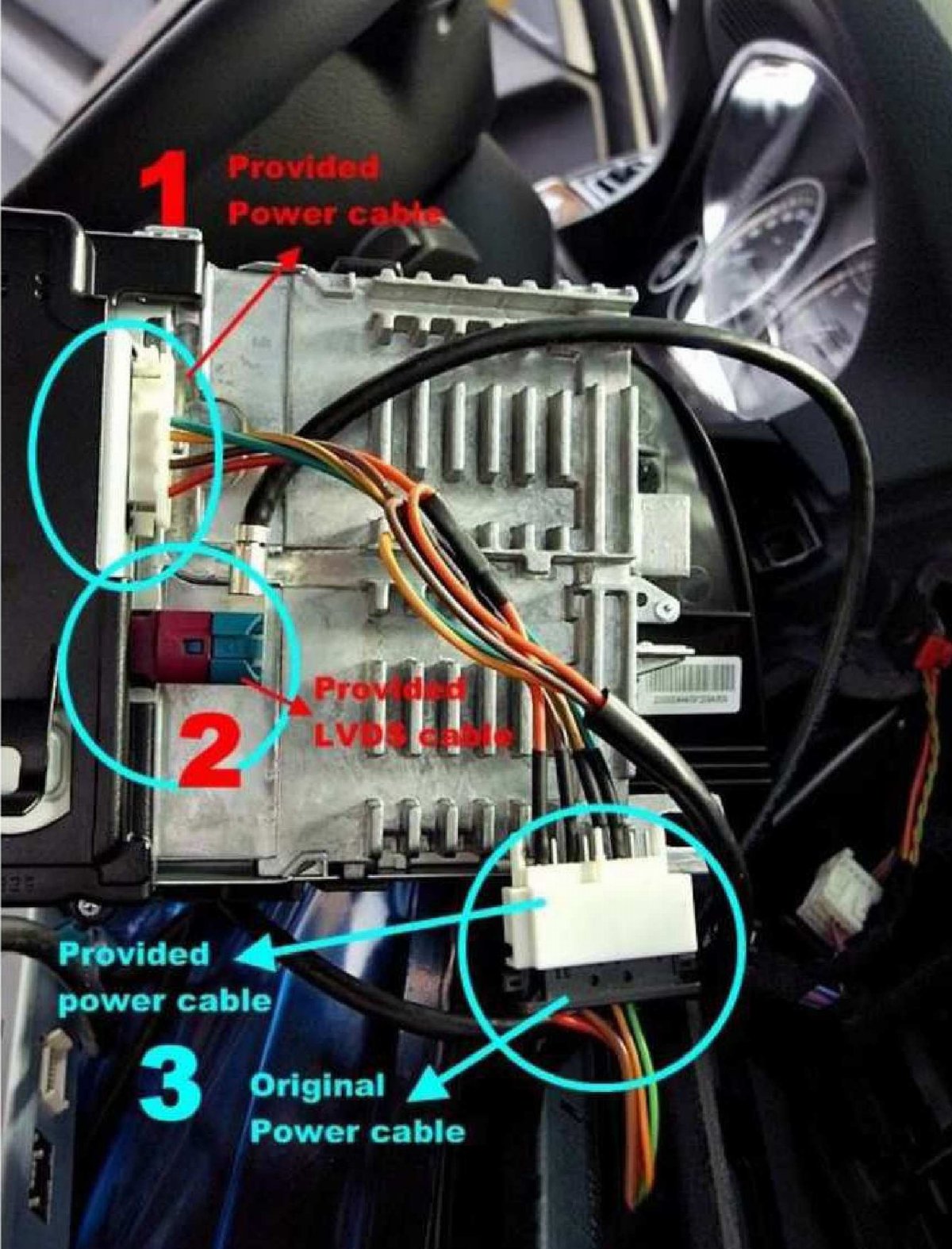

モニター裏に、パワーコネクターとLVDSケーブルが刺さっています。
(画像はマニュアル画像で、E60用ではありません)

今回のインターフェイスは、な、なんと
純正のパワーコネクター(1と3)とLVDS線(2)に
カプラーオンで割り込ませるだけでOKなんです!

あとは映像の入力等の接続だけですね♪
超簡単に導入できました。(私の場合、CCC時の映像配線が来ていたので15分です 笑)

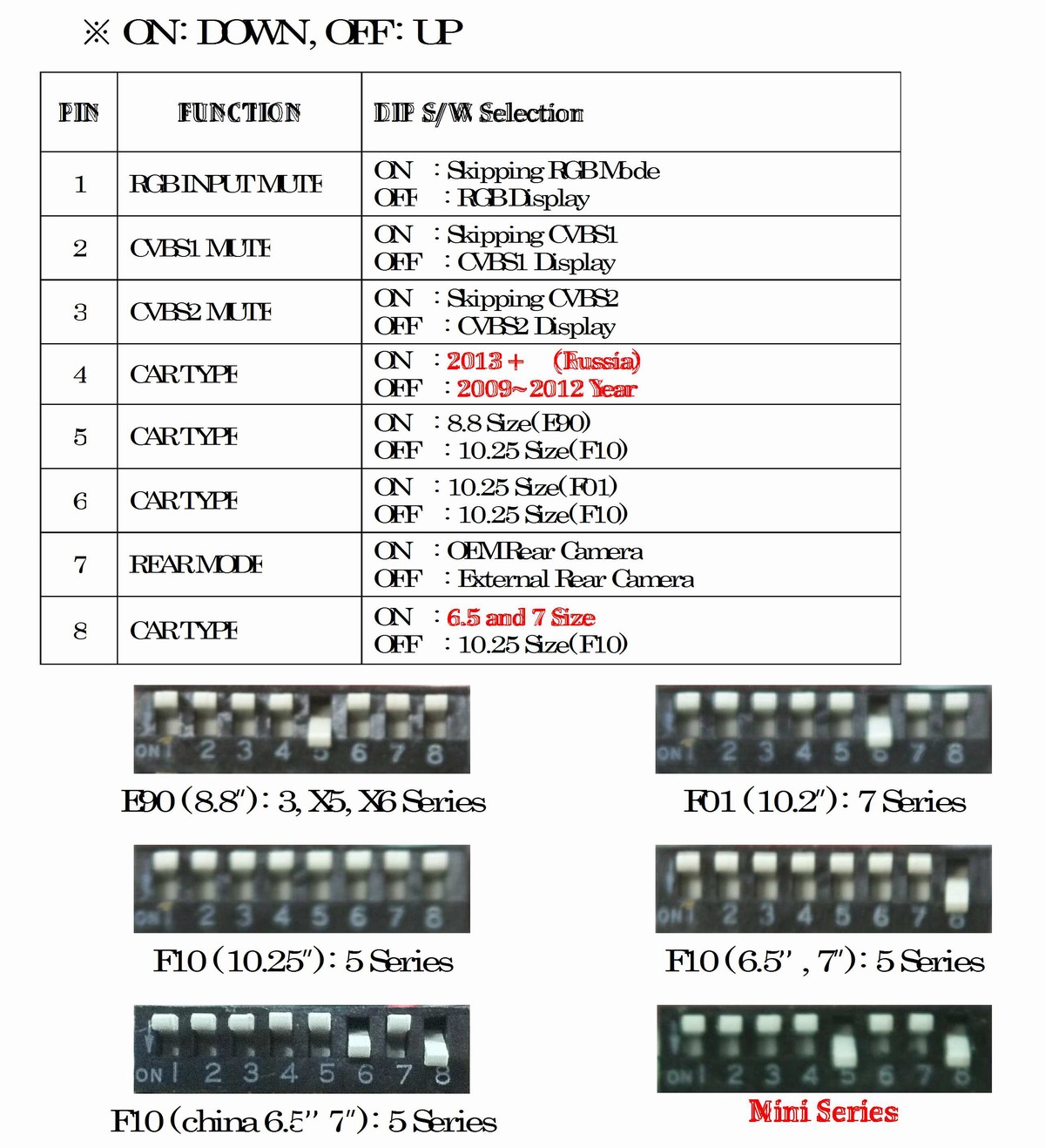

ちなみにE60のCIC用の設定は

2、3、5,7のディップスイッチをONでした。
(2と3は外部入力1と2と言う意味。2はTV、3はDVDなど)



勿論自動でバック時にはバックカメラの映像が映し出されます。

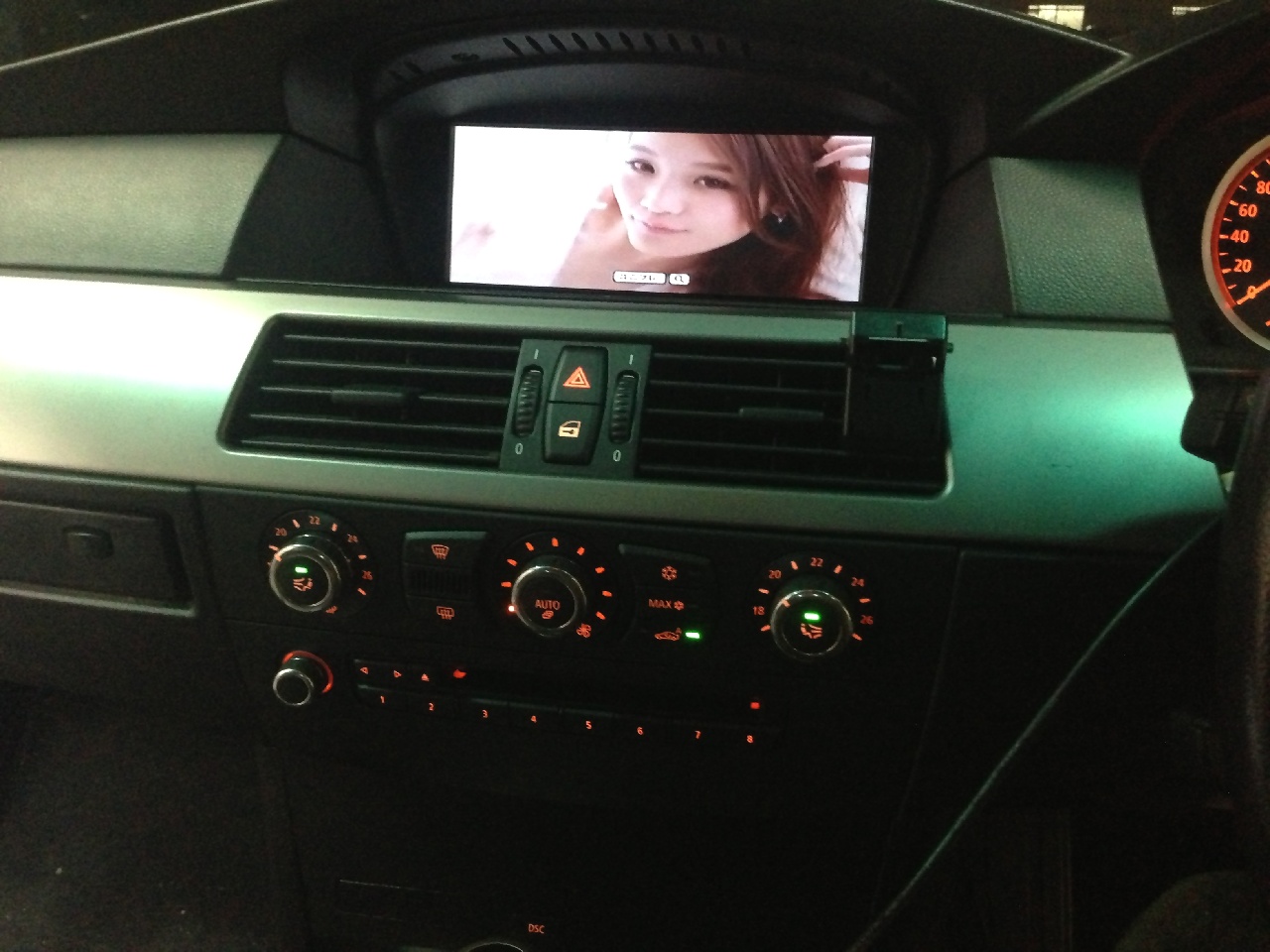

CICの高解像度液晶なので、大変綺麗な映像で大満足です♪


あ、密かに?CIC換装したので、これはまた別の機会で♪


取り付け資料は コチラ から♪
