BMW 純正 地上デジタルテレビ ISDB-T レトロフィット



少し前になるのですが、E60にBMW純正 地上デジタルテレビを換装しました。
詳しくは みんカラ の整備手帳にて。




ISDB-Tの取り付け時のピンアサイン
純正アンテナと電源を利用すると、意外と簡単に取り付け出来ます♪

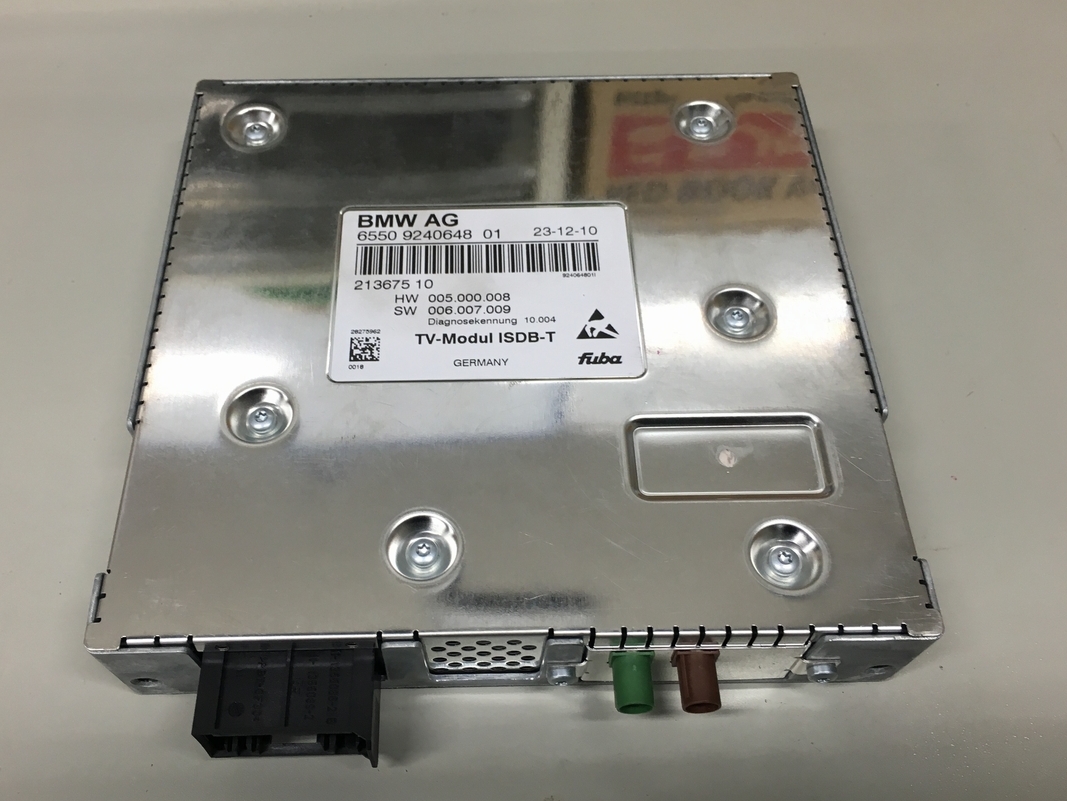

今回使用したBMW純正の地デジチューナーは
Fシリーズに使用されているチューナーです。

画像はF30のCIC用チューナーですが、EシリーズのCICでも使用可能でした。

またお友達からの情報では、NBT用も同様に使用出来るようです。

何と言っても最大の利点は、iDriveで全ての操作が出来る事ですね♪

さて、E90系では問題ありませんが、E60系で使用するには注意点があります。

COMBOXと同様で、E60系ではCICの設定はあるが、純正地デジのオプション設定がない事。

という事で、E60のCICで純正地デジを使用する際は
SSDファイルでE90系に偽装してCICを初期化して下さいね!

最後に・・・
地デジ換装後にISTA/Dで診断すると、旧アナログTVモジュールがエラーを吐いてました。
TVモジュール=ビデオモジュール なのですが、新旧2つのモジュールがある為かな?

CCCとアナログTVの接続はRGBなんですが、CICはコンポジット入力です。


結果・・・CICには全く不要なビデオモジュールなので、アナログTVは撤去しました♪

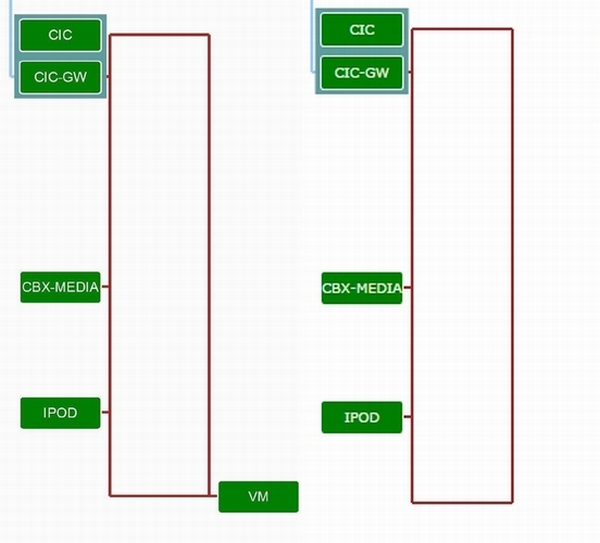

そして・・・また一段と寂しいMOSTのツリーになりました(爆)
結局…MOSTはひとつ余ってます(笑
