BMW E60/E61 バック時のミラー角度調整コーディング



既にこのコーディングを実施している人は多いと思います。

私もずいぶん前にコーディングを 実施 していますが

今回は、一発で好みの位置の調整方法を上げてみたいと思います。

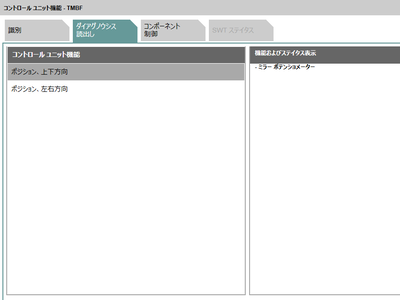

まずは、ISTAで、ミラーの上下ポジション数値を見てみます。

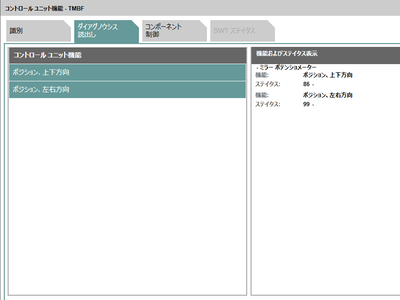

通常時は、上下ポジションは86となっています。(私の車両の場合)



バック時(リバース)は、上下ポジションは42となっています。
(これは、私のバック時の設定ポジションです)

通常時の上下ポジションの稼動範囲を測定してみました。
下向き最大 14 から 上向き最大 157 という測定結果でした。

ちなみにデフォルトでは、18→
24(10進数)となっていて、
バック時はかなり下向き寄りになっています。

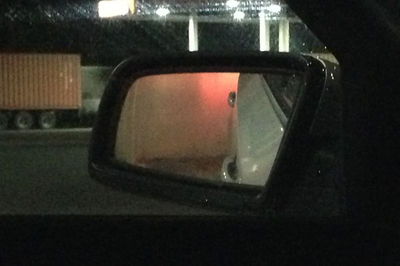

通常時のミラーポジションにて、バックした時に見やすいポジションを
ミラースイッチで調整して、そのポジション数値をコーディングすれば
一発でバック時の角度調整コーディングが出来ます。

あとは、NETTODATコーディングを実施すればOKです♪

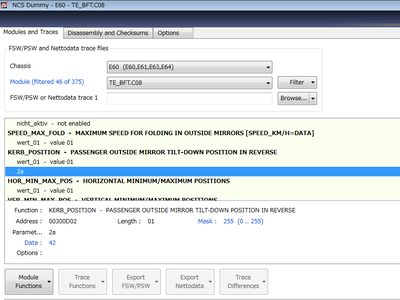

私の場合、2A(16進数)=42(10進数)←これがバック時の設定ポジションで
ISTAで見たポジション数値と一致した結果となりました♪

お客さんやお友達の車両で設定する場合は、一発で好みの設定が可能ですね!


※2005年9月より前の、TMBF(助手席側ドアモジュール)での設定方法です。

2005年9月以降のKGM制御に関しては、誰か検証お願いします(笑
