PULSE-WIDTH MODULATION (PWM) CONTROL

BMW E60 前期に後期のLM2を移植しましたが、LM2のPWM設定値はLM1と違っていました。
私のE60には、イカリングにHIDを採用しているので、PWM値の設定は不可欠なんです。


LM1だと、DATA値が、00~FFの16進数の値のみでしたが
LM2だと、DATA値が、BB,0B などと2つの16進数の値での設定になっています。


う~ん、さっぱり分からん!って思っていましたが、

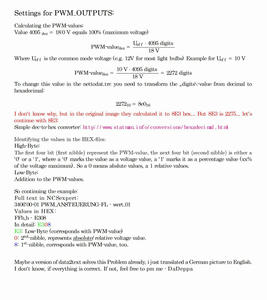

こんな計算式で成り立っているんですね!


イマイチ分からない?

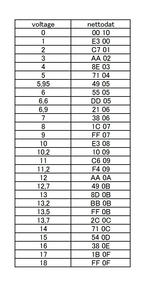

では、一覧表だと

これは見易いですよね~♪

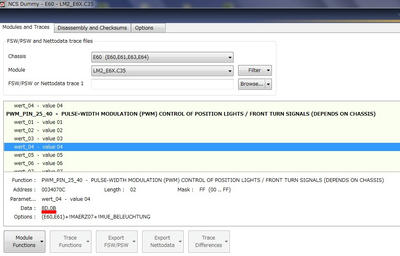

画像のDUMMYの赤部分の数値(8D,0B)だと、13Vという事になります。
恐らく理論値なので、実際の電圧の検証は必要だと思いますが。。。

ちなみに、上記計算式よりMAXでの設定は、FF,1F になります。


LM2へ換装したイカリングへの設定値は、FF,1Fで問題無く点灯しています。

上記の計算式や一覧表を見るのが面倒だという方の為に、
エクセルで簡単な計算式を組んでみました♪
簡易的に作成したので、間違ってたらゴメンね~

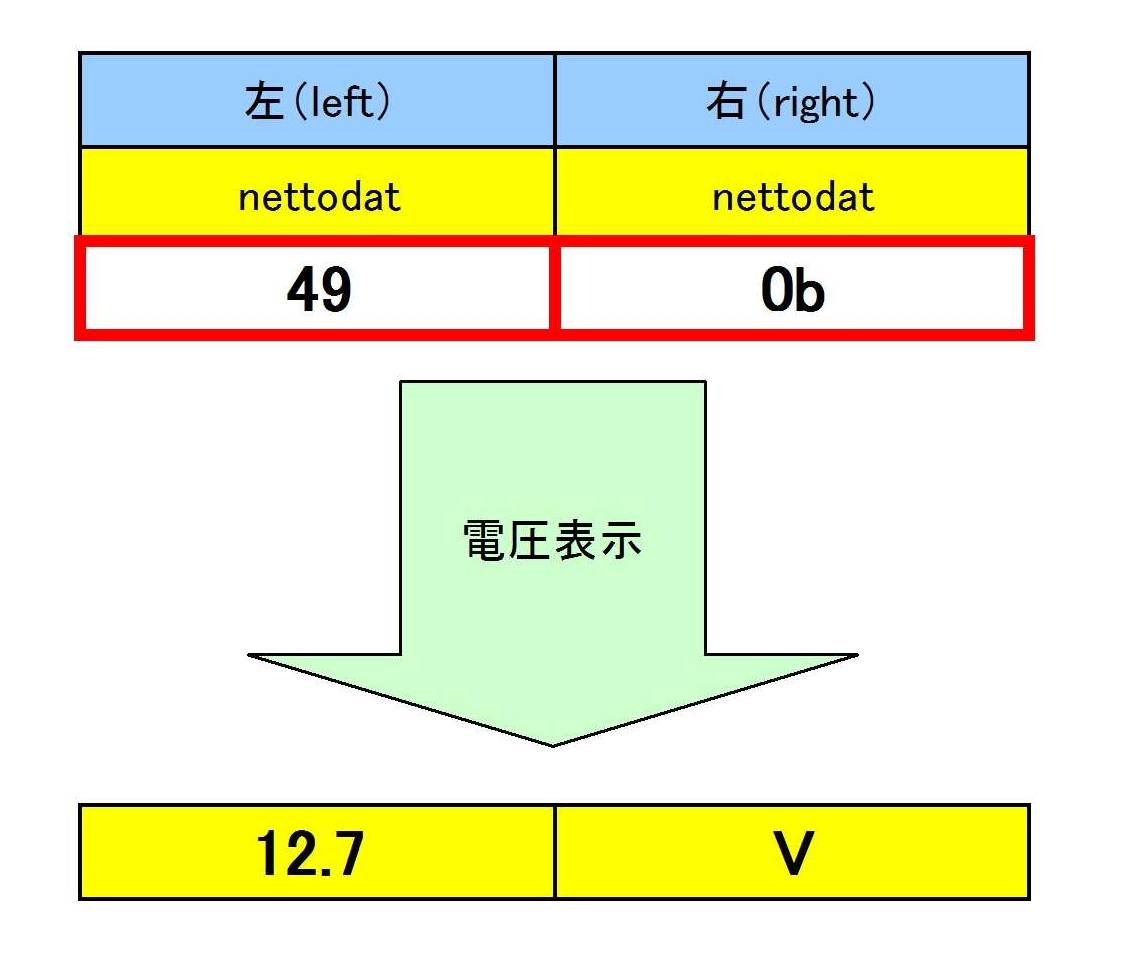

     ↓プレビューはこんな感じ。センス無いなぁって(笑
           ※赤枠に数字を打ち込むと電圧表示します♪

                           produced
by maron

ただし、18Vってありえないですよね。。。
12Vを基準と考えたら、2/3をかけてみたら良いかもです。

※ここで使っている用語 電圧=疑似電圧

 疑似電圧→PWMのON/OFF切り変え幅の目安です。


エクセルのダウンロードは
コチラ↓

ダウンロード

※ダウンロードしたエクセルで、数値が変換されない場合は、
 ツール→アドイン→分析ツールにチェックを入れて下さい。


FRM2 FRMFA FRM3
